Formlabs High Temp Resin
High Temp Resin은 고열 애플리케이션에서 기능적인 프로토타이핑을 위해 설계되었습니다. 기술 사양과 최선의 사용법을 이해합니다.
이 재료의 가장 주목할 만한 특성은 지정된 하중 하에서 재료가 변형되는 온도인 열 편향 온도입니다. High Temp의 경우 열 편향 온도는 V2(FLHTAM02)의 경우 238°C @ 0.45MPa, V1(FLHTAM01)의 경우 289°C @ 0.45MPa입니다.
High Temp는 부품이 최소한의 하중으로 고온에 견딜 수 있도록 요구하는 애플리케이션에 이상적입니다. 소재는 플렉스가 거의 없기 때문에 스냅 핏과 리빙 힌지는 하이 템프 레진으로 인쇄하기에 적합하지 않습니다.
권장 대상
- 뜨거운 공기, 가스 및 유체 흐름
- 내열 마운트, 하우징 및 고정 장치

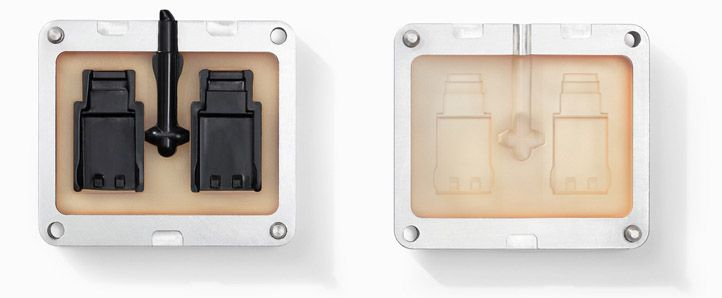

- 금형 및 인서트
- 가황
권장 대상이 아닙니다.
- 산업용 장비를 이용한 사출성형
- 부하가 걸릴 부품
- 스냅핏 및/또는 유연한 부품
High Temp Resin를 사용한 인쇄
공지사항:
표준 수지 탱크와 함께 High Temp Resin에서 인쇄할 때는 정기적으로 탱크의 탄성층의 투명도를 검사합니다. 높은 온도 수지는 인쇄하기 위해 더 높은 박리력이 필요하고 결과적으로 탱크 수명을 단축합니다. 필요에 따라 수지 탱크를 교체합니다.
PreForm을 설치하거나 업데이트한 다음 다음 인쇄 작업을 설정합니다.
PreForm에서 인쇄할 모델을 준비하려면:
- 모델을 엽니다.
- 수지, 수지 버전 및 원하는 층 두께를 선택합니다.
- 미세한 디테일을 보존하기 위해 방향을 맞춥니다.
- 지원을 생성합니다.
- 인쇄 작업을 프린터로 보냅니다.
High Temp는 25, 50 및 100 마이크론 층 높이로 제공됩니다. 보석 조각 크기 이하의 작은 물체에 한해 25마이크론 설정을 예약하세요. 25미크론 인쇄와 50미크론 인쇄의 유일한 차이점은 표면 마감이 조금 더 매끄럽다는 것입니다. 그렇지 않으면 인쇄 품질이 동일합니다.
공지사항:
Do not mix V2 (FLHTAM02) with V1 (FLHTAM01).
고온 수지로 인쇄하려면 더 많은 레이저 파워가 필요합니다. 인쇄물을 작게 유지하고 특히 25미크론으로 인쇄할 때 빌드 플랫폼 주변으로 부품을 이동합니다.
항상 지지대와 함께 High Temp 부품을 인쇄합니다. 부품과 빌드 플랫폼 표면 사이에 접착 문제가 발생할 수 있으므로 High Temp Resin으로 빌드 플랫폼에 부품을 직접 인쇄하지 마십시오. 매우 크거나 매우 무거운 물체를 인쇄할 때는 서포트 터치포인트 크기나 밀도를 늘립니다. 지지대 터치 지점 크기가 너무 작으면 모델이 지지대와 분리될 수 있습니다.
세척
High Temp로 인쇄된 부품의 마감 공정은 Formlabs 표준 수지의 인쇄 후 단계와 약간 다릅니다.

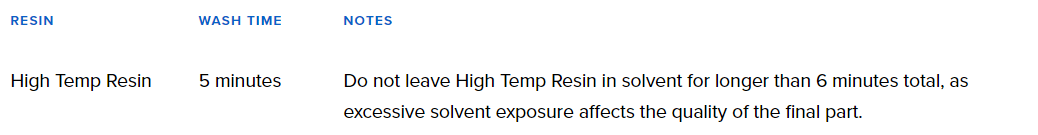

- 폼 워시는 용매 욕조를 교반하고 설정된 시간이 지나면 욕조에서 부품을 제거합니다. 지원 문서 Form Wash 시간 설정에 따라 부품을 세척합니다. 기계적 특성이나 생체 적합성 요구 사항에 영향을 미치는 정보에 특히 주의를 기울입니다.
- 피니시 키트를 사용할 때 첫 번째 버킷에서 5분 동안 세척한 다음 두 번째 깨끗한 버킷으로 5분 동안 추가로 옮깁니다.
- High Temp Resin을 이소프로필 알코올(IPA)에 6분 이상 헹구지 마십시오. 그렇지 않으면 부품이 IPA를 흡수합니다.
- 린스 버킷에서 부품을 제거하고 후경화 전에 완전히 공기 건조되도록 합니다. 부품이 완전히 마르지 않으면 후경화 시 빛과 열에 노출되어 균열이 발생합니다.
High Temp Resin으로 인쇄된 부품을 후처리할 때는 표준 지지대 제거 및 샌딩 기술을 사용합니다.
경화
High Temp Resin은 최적의 기계적 특성과 높은 열 편향 온도(HDT)에 도달하기 위해 후경화가 필요합니다. 경화 후 요구 사항은 Form Cure 시간 및 온도 설정을 참조하십시오.
공지사항:
High Temp v2에는 여러 가지 후경화 옵션이 있습니다. 최고 HDT를 달성하려면 Form Cure를 사용한 후 식품이 아닌 오븐에서 부품을 열 경화합니다. 또한 기술 데이터 시트를 참조하여 다양한 옵션이 기계적 특성에 미치는 영향을 파악하고 의도된 애플리케이션에 가장 적합한 사후 치료 옵션을 선택하십시오.
SDS (Safety Data Sheet)
아래에서 다운로드 받을 수 있습니다.
TDS (Technical Data Sheet)
아래에서 다운로드 받을 수 있습니다.
