Formlabs ESD Resin

정전기는 제조업의 과제입니다. 정전기를 축적하는 물질은 전도성 물질에 가까울 때 방전하여 전자 장치 및 기타 민감한 구성 요소를 손상시킬 수 있습니다.

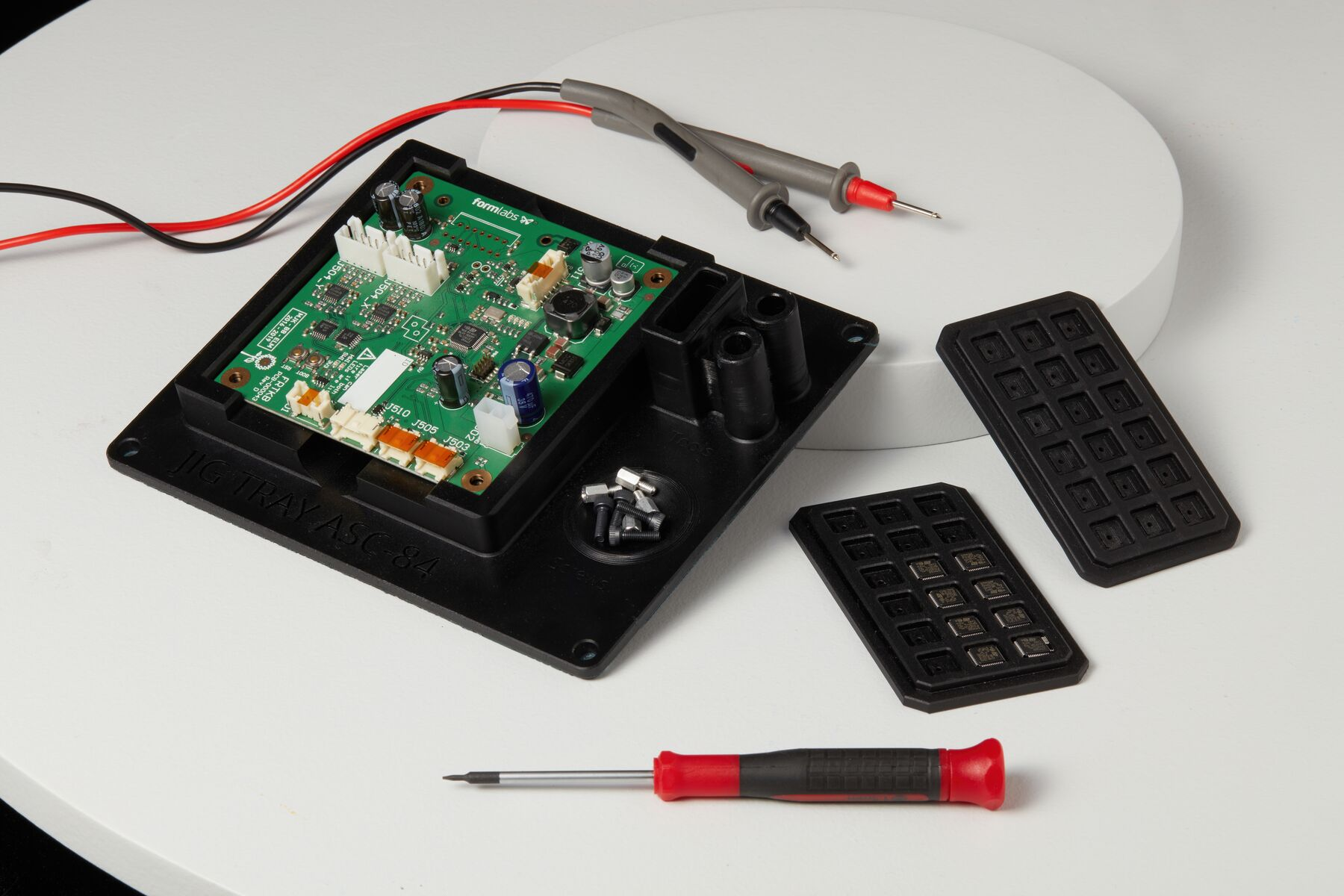

Formlabs 수지를 포함한 대부분의 플라스틱은 정전기를 축적하여 전도성 물질과 접촉하면 방전할 수 있는 절연체입니다. Formlabs ESD 수지는 민감한 전자 장치를 손상시킬 수 있는 정전기 축적을 안전하게 분산시켜 ESD 안전 표준을 준수하는 강력한 맞춤형 부품을 생산하는 데 이상적입니다.

공지사항:

ESD 수지 부품이 제대로 접지되어 접촉할 수 있는 구성 요소가 손상되지 않도록 합니다. 정전기가 안전하게 소멸될 수 있도록 ESD 매트 또는 접지 케이블과 같은 재료를 사용합니다.

ESD 수지는 50미크론과 100미크론으로 인쇄됩니다.

참고:

ESD 수지의 성능 또는 구체적인 재료 특성에 대한 자세한 내용은 안전 데이터 시트(SDS) 및 기술 데이터 시트(TDS)를 참조하십시오. Formlabs 재료의 안전 및 취급에 대한 이해를 위해 항상 SDS를 주요 정보원으로 참조하십시오.

타 소재와의 비교

표면 저항은 물질의 표면을 따라 흐르는 전류에 대한 저항을 측정합니다. 저항률이 높을수록 전도성이 떨어집니다. ESD 수지는 다른 Formlabs 수지보다 전도성이 뛰어나 전하가 제어된 방식으로 흐를 수 있습니다.

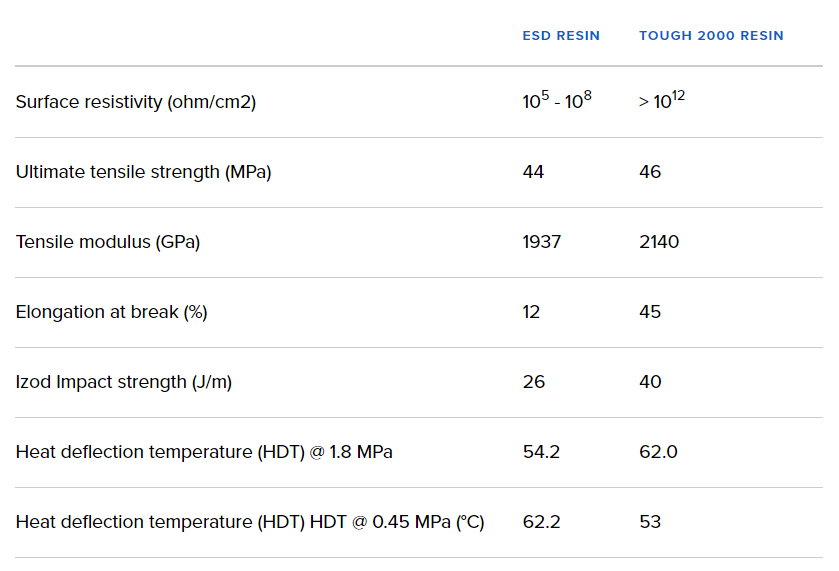

 관련 재료 특성의 비교는 아래 표를 참조하십시오.

ESD 수지를 사용한 인쇄

공지사항:

• ESD 수지는 액체 상태에서 전도성이므로 특히 프린터 내부의 전기 구성 요소와 접촉하지 않도록 주의 깊게 다루어야 합니다. 수지 유출 후 프린터를 즉시 세척하고 검사하여 프린터 손상을 최소화합니다. ESD 수지가 프린터 내부에 도달했는지 여부를 면밀히 모니터링합니다. 흡연 위험이 있을 수 있습니다.
• 장비 손상을 방지하려면 적합한 재료 선택에서 수지 탱크 호환성 표를 확인하여 이 재료와 호환되는 수지 탱크를 사용하고 있는지 확인합니다.

PreForm을 설치하거나 업데이트한 다음 다음 인쇄 작업을 설정합니다.

PreForm에서 인쇄할 모델을 준비하려면:

1. 모델을 엽니다.
2. 수지, 수지 버전 및 원하는 층 두께를 선택합니다.
3. 미세한 디테일을 보존하기 위해 방향을 맞춥니다.
4. 지원을 생성합니다.
5. 인쇄 작업을 프린터로 보냅니다.

인쇄하기 전에 최상의 결과를 얻기 위해 ESD 수지가 완전히 혼합되었는지 확인합니다. 수지 카트리지를 흔들고 와이퍼 또는 모서리가 둥근 주걱으로 탱크의 수지를 젓습니다. 새 수지 카트리지와 카트리지 또는 탱크에 보관된 ESD 수지를 몇 주 후에 혼합합니다.

세척

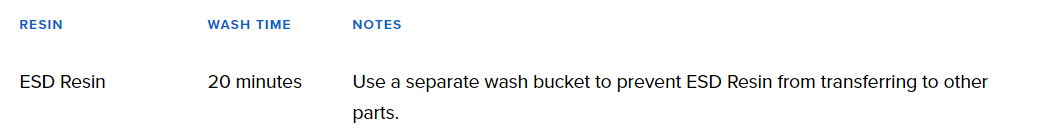

폼 워시는 용매 욕조를 교반하고 설정된 시간이 지나면 욕조에서 부품을 제거합니다. 지원 문서 Form Wash 시간 설정에 따라 부품을 세척합니다.

공지사항:

ESD 수지가 다른 부품으로 옮겨가지 않도록 별도의 세척 버킷을 사용합니다.

모델이 비어 있거나 내부 채널이 있는 경우 액체 수지가 이러한 기능에서 완전히 지워졌는지 확인합니다. 후경화 전에 부품이 완전히 건조되도록 하십시오.

경화

ESD 수지는 최적의 기계적 특성에 도달하기 위해 후경화가 필요합니다.

SDS (Safety Data Sheet)

아래에서 다운로드 받을 수 있습니다.

TDS (Technical Data Sheet)

아래에서 다운로드 받을 수 있습니다.
